СКАТ-ВОМП в Башкирэнерго: опыт эксплуатации системы определения места повреждения
Клиент: ООО «Башкирэнерго»
Регион: Республика Башкортостан
Поставщик оборудования: СКАТ Энерджи

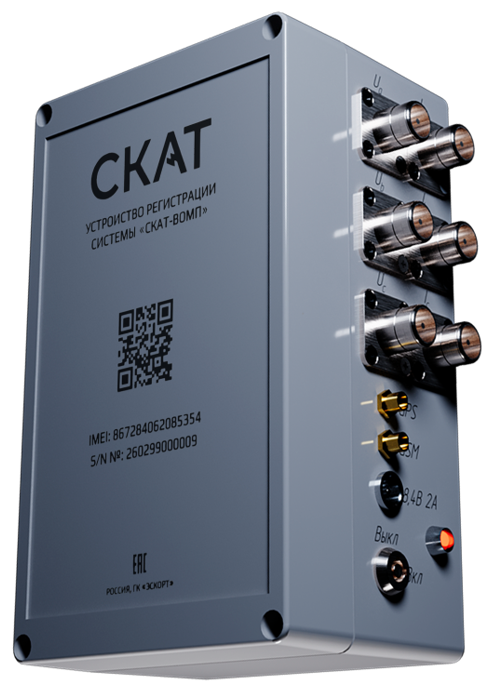

Оборудование: Система волнового определения места повреждения СКАТ-ВОМП
О компании
ООО «Башкирэнерго» – одна из крупнейших электросетевых компаний Республики Башкортостан. Компания эксплуатирует тысячи километров линий электропередачи и сотни подстанций, обеспечивающих надежное электроснабжение потребителей региона.
При возникновении аварийного события ключевой задачей становится быстрое определение места повреждения. Чем быстрее локализован проблемный участок, тем быстрее можно приступить к восстановительным работам.
Задача
При аварийных отключениях значительная часть времени уходит на поиск поврежденного участка линии. Поэтому одной из задач клиента стала проверка возможностей СКАТ-ВОМП при регистрации аварийных событий и определении места повреждения.
Важно было убедиться, что система корректно фиксирует аварийные процессы, стабильно передает данные и предоставляет информацию, достаточную для оперативного анализа и принятия решений.
Регион: Республика Башкортостан
Поставщик оборудования: СКАТ Энерджи
Оборудование: Система волнового определения места повреждения СКАТ-ВОМП
О компании
ООО «Башкирэнерго» – одна из крупнейших электросетевых компаний Республики Башкортостан. Компания эксплуатирует тысячи километров линий электропередачи и сотни подстанций, обеспечивающих надежное электроснабжение потребителей региона.
При возникновении аварийного события ключевой задачей становится быстрое определение места повреждения. Чем быстрее локализован проблемный участок, тем быстрее можно приступить к восстановительным работам.
Задача
При аварийных отключениях значительная часть времени уходит на поиск поврежденного участка линии. Поэтому одной из задач клиента стала проверка возможностей СКАТ-ВОМП при регистрации аварийных событий и определении места повреждения.
Важно было убедиться, что система корректно фиксирует аварийные процессы, стабильно передает данные и предоставляет информацию, достаточную для оперативного анализа и принятия решений.
Решение
Для решения этой задачи на двух объектах «Башкирэнерго» были установлены пять устройств СКАТ-ВОМП: по два датчика на ВЛ-10 кВ №1 и №2, отходящие от ПС 110/10 кВ, а также один датчик на секции шин, от которой отходят указанные фидера.
Для решения этой задачи на двух объектах «Башкирэнерго» были установлены пять устройств СКАТ-ВОМП: по два датчика на ВЛ-10 кВ №1 и №2, отходящие от ПС 110/10 кВ, а также один датчик на секции шин, от которой отходят указанные фидера.
Рис.1. Схема сети ВЛ-10 кВ ф.1 от ПС 110/10 кВ с указанием мест размещения устройств регистрации СКАТ-ВОМП» (Д1-Д3), зоны мониторинга системы и протяженностей ЛЭП в км
Рис.2. Схема сети ВЛ-10 кВ ф.2 от ПС 110/10 кВ с указанием мест размещения устройств регистрации СКАТ-ВОМП» (Д1-Д5), зоны мониторинга системы и протяженностей ЛЭП в км
Оборудование было размещено внутри подстанций, что позволило защитить его от воздействия внешних факторов. Подключение стандартное: измерительные высоковольтные изоляторы для регистрации сигналов напряжения, GPS-антенна для синхронизации времени и GSM-антенна для передачи данных на платформу СКАТ-Мониторинг.
После запуска система сразу перешла в рабочий режим. Она непрерывно регистрирует переходные процессы и аварийные события. При аварии автоматически передаются осциллограммы, а платформа определяет тип события и рассчитывает расстояние до места повреждения.
В итоге оперативный персонал получает информацию о типе аварийного события и месте повреждения.
После запуска система сразу перешла в рабочий режим. Она непрерывно регистрирует переходные процессы и аварийные события. При аварии автоматически передаются осциллограммы, а платформа определяет тип события и рассчитывает расстояние до места повреждения.
В итоге оперативный персонал получает информацию о типе аварийного события и месте повреждения.
Результат
Система начала регистрировать аварийные события практически сразу после ввода в эксплуатацию. Уже в первые дни работы на объекте произошло аварийное событие, которое было корректно зафиксировано и обработано системой. В дальнейшем система зарегистрировала еще два аварийных события различных типов.
По каждому случаю были получены осциллограммы аварийных сигналов напряжения, выполнены определение типа аварии и расчет расстояния до места повреждения.
Полученные результаты подтвердили работоспособность СКАТ-ВОМП на действующих объектах электросетевой инфраструктуры и показали возможность применения системы для регистрации аварийных процессов и определения мест повреждений. Средняя погрешность ОМП не превысила 70 метров, а время поиска места повреждения уменьшилось до 40 минут.
Система начала регистрировать аварийные события практически сразу после ввода в эксплуатацию. Уже в первые дни работы на объекте произошло аварийное событие, которое было корректно зафиксировано и обработано системой. В дальнейшем система зарегистрировала еще два аварийных события различных типов.
По каждому случаю были получены осциллограммы аварийных сигналов напряжения, выполнены определение типа аварии и расчет расстояния до места повреждения.
Полученные результаты подтвердили работоспособность СКАТ-ВОМП на действующих объектах электросетевой инфраструктуры и показали возможность применения системы для регистрации аварийных процессов и определения мест повреждений. Средняя погрешность ОМП не превысила 70 метров, а время поиска места повреждения уменьшилось до 40 минут.
Таблица 1. Аварийные события, зарегистрированные системой
